電動調節閥

當前位置：首頁-產品中心-電動調節閥

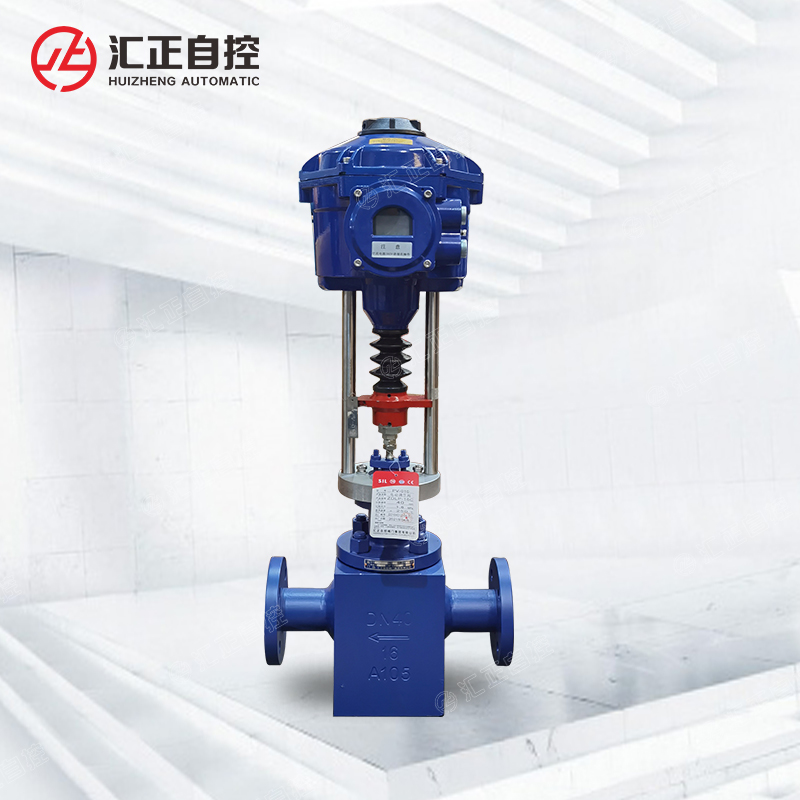

電動防爆調節閥

ZDLPB防爆電動調節閥又叫電動防爆調節閥，適用于輸送介質或現場環境要求防爆，并且工況現場沒有氣源無法使用氣動調節閥的工況場合。廣泛用于各種油品、燃?xì)獾纫兹家妆橘|(zhì)管道做調節用。

一、ZDLPB防爆電動調節閥概述

ZDLPB電動防爆調節閥主要是由電動防爆執行機構和調節閥兩部分組成。電動防爆調節閥和其它電動調節閥一樣，都是接收來自控制系統4-20Ma或1-5V的模擬控制信號，來控制閥門的開度，以達到調節管道內介質流量、壓力等參數的目的。防爆電動調節閥大的特點是采用防爆電動執行機構，就算發生故障也不會產生火花。可以用于輸送易燃易爆的介質管道或要求防爆的工況場合。可根據客戶工況要求選擇單座、雙座或套筒型調節閥體，并且可以配用隔膜或襯氟調節閥。廣泛用在易燃易爆的介質管道及要求環境防爆的工況場合。

二、ZDLPB防爆電動調節閥技術參數

公稱通徑（DN）		20	25	32	40	50	65	80	100	125	150	200	250	300
閥座直徑		20	25	32	40	50	65	80	100	125	150	200	250	300
額定流量系數（KV）	單座	6.9	11	17.6	27.5	44	69	110	176	275	440	630	875	1250
	套筒	6.3	10	16	25	40	63	100	160	250	360	570	850	1180
	雙座	8	11	17,6	27.5	44	69	110	176	275	440	690	900	1300
允許壓差（MPa）	單座	3.8	3.2	3.0	2.0	1.8	1.5	1.4	1.0	0,7	0.6	0.5	0.3	0.1
	套筒	6.4	6.4	5.2	5.2	4.6	4.6	3.7	3.7	3.5	3.1	3.1	2.6	2.2
	雙座	≤ 公稱壓力
公稱壓力（MPa）		1.6、2.5、4.0、6.4、10.0
額定行程		16			25		40			60			100
閥蓋形式		標準型（-17～+250℃）、高溫型（+250～+450℃）、低溫型（-40～-196℃）、波紋管密封型（-40～+350℃）
壓蓋形式		螺栓壓緊式
密封填料		V型聚四氟乙烯填料、V型柔性石墨填料
閥芯形式		單座式、套筒式
流量特性		等百分比、直線性
配置執行器類別		3810系列等電動執行器（客戶指定品牌亦可）
執行器參數		電源電壓：220V、380V、輸入信號：4-20mA或1-5V·DC、輸出信號：4-20mA·DC
		防護等級：相當IP65、隔爆標志：ExdⅡBT4（ExdⅡBT6特殊定制）、手操功能：手柄
		環境溫度：-25～+70℃、環境濕度：≤95%

三、ZDLPB防爆電動調節閥零件材質

材料代號		C（WCB）	P（304）	R（316）
主要零件	閥體、閥蓋	WCB（ZG230-450）	ZG1Cr18Ni9Ti（304）	ZG1Cr18Ni12Mo2Ti（316）
	閥芯、閥座	1Cr18Ni9Ti（304）或司鈦萊合金堆焊	1Cr18Ni9Ti（304）或司鈦萊合金堆焊	1Cr18Ni12Mo2Ti(316)或司鈦萊合金堆焊
	閥桿	2Cr13	1Cr18Ni9Ti	1Cr18Ni12Mo2Ti
	填料	V型聚四氟乙烯（F4）、柔性石墨、不銹鋼波紋管
	墊片	增強聚四氟乙烯（F4）、不銹鋼墊片、金屬石墨纏繞墊片
	推桿、襯套	2Cr13
適用工況	適用介質	水蒸汽油品類氣液體	硝酸堿類腐蝕性氣液體	醋酸類等腐蝕性氣液體
	常溫型	-30～+250 F4：≤200℃	-40～+250 F4：≤200℃	-40～+250℃ F4：≤200℃
	高溫型	-30～+450℃	-40～+450℃	-40～+4500℃

四、ZDLPB防爆電動調節閥性能指標

項目			指標值
基本誤差%			配3810L±2.5；配PSL±1.0
回差%			配381L ±2.5；配PSL±1.0
死區%			1.0
始終點偏差%	電開	始點±2.5	終點±2.5
		始點±2.5	終點±2.5
	電關	始點	±2.5
		終點	±2.5
額定行程偏差%			≤2.5
泄露量L/h			0.01%×閥額定容量
可調范圍R			30：1

五、ZDLPB防爆電動調節閥外形尺寸

公稱通徑 DN(mm)		25	32	40	50	65	80	100	125	150	200	250	300
L	PN16/25	185	200	222	254	276	298	352	410	451	550	640	880
	PN40	197	200	235	267	292	317	368	425	473	640	760	910
	PN64	200	210	251	286	311	337	394	440	508	670	810	950
H	PN16/25	57.5	75	75	85.5	92.5	100	110	142.5	158	170	195	230
	PN40	57.5	75	75	82.5	92.5	100	117.5	150	167.5	187.5	205	245
	PN64	40	85	85	90	102.5	107.5	125	172.5	195	207.5	230	260
H1		132	158	170	179	214	221	234	270	294	331	390	450
H2	PSL	465	465	465	465	560	560	560	560	560	788	788	788
H2	3810	373	495	495	495	700	700	700	725	725	725	725	725
R		225	225	225	225	257	257	257	310	310	310	310	310
