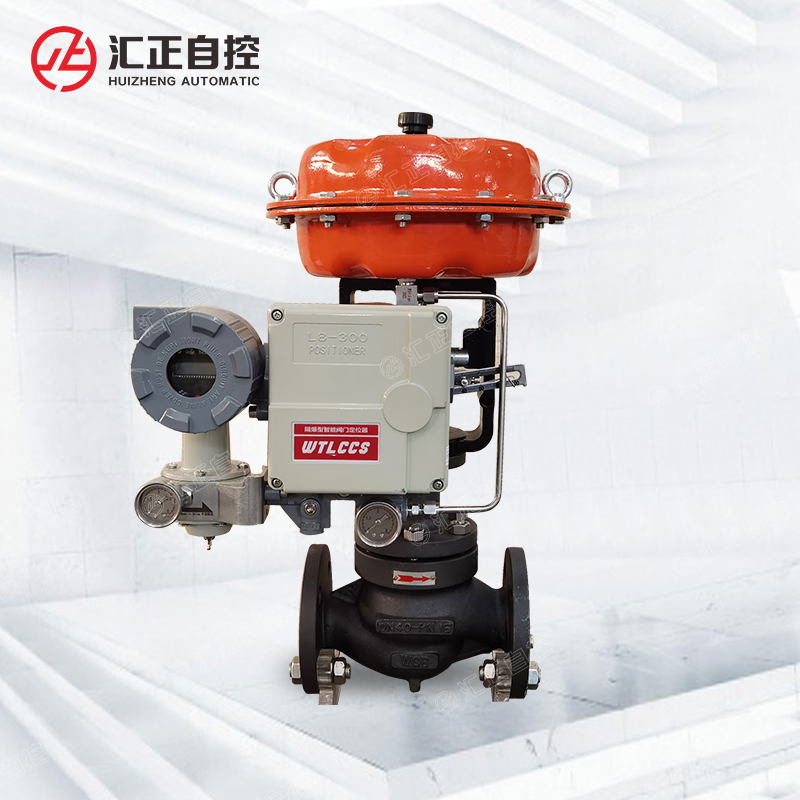

小口徑調節閥,HLS調節閥,HLS小口徑單做調節閥結構緊湊，有呈S流線型的通道，使其壓降損失小，流量大，小口徑單座調節閥可調范圍廣，流量特性精度高，符合IEC534-2-1976標準。
一、HLS小口徑單座調節閥概述
小口徑調節閥是CV3000調節閥產品之一。HLS調節閥結構緊湊，有呈S流線型的通道，使其壓降損失小，流量大，可調范圍廣，流量特性精度高，符合IEC534-2-1976標準。
小口徑調節閥泄漏量符合ANSI B16.104標準。配用多彈簧薄膜執行機構，其結構緊湊，輸出力大。符合GB/T4213-92標準。
二、HLS小口徑單座調節閥閥體
閥體型式 | 直通單座鑄造球型閥 | |
公稱通徑 | 20、25mm | |
公稱壓力 | ANSI 125、150、300、600 JIS 10、16、20、30、40K PN1.6、4.0、6.4MPa | |
連接型式 | 密封面型式 | FF、RF、RJ、LG、MFM |
法蘭標準 | JIS B220、JB/T79、ANSI B16.5-1981、GB/T9113、HG20594-97、HG20618-97等 | |
焊接標準 | 嵌接焊SW | |
材料 | 鑄鋼、CrMo鋼、鑄不銹鋼、哈氏合金等耐腐蝕合金 | |
上閥蓋 | 常溫型 | -17~+230℃ |
伸長I型 | -45~-17℃、 +230~+566℃ | |
伸長II型 | -100~-45℃ | |
伸長III型 | -196~-100℃ | |
壓蓋型式 | 螺栓壓緊式 | |
密封填料 | V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉編織填料、石墨填料 | |
三、HLS小口徑調節閥閥內組件
閥芯形式 | 單座柱塞型閥芯 | |
流量特性 | 金屬閥座 | 等百分比特性、線性特性 |
軟閥座 | ||
材料 | 不銹鋼、不銹鋼堆焊司太萊合金、鈦和耐腐蝕合金等 | |
四、HLS單座調節閥執行機構
執行器型式 | HA多彈簧薄膜執行機構 |
膜片材料 | 乙丙橡膠夾尼龍布、丁jing橡膠夾尼龍布 |
彈簧范圍 | 20~100、80~240KPa |
供氣壓力 | 140~400KPa |
氣源接口 | RC1/4" |
環境溫度 | -30~+70℃ |
作用形式 | 用正作用或反作用執行機構實現閥的氣-關式或氣-開式 |
可配附件 | 定位器、空氣過濾減壓器、保位閥、行程開關、閥位傳送器、手輪機構等 |
五、HLS小口徑調節閥Cv值和行程
閥芯型式 | 閥座和流量特性 | 額定行程 | 0.01 | 0.04 | 0.1 | 0.16 | 0.25 | 0.4 | 0.63 | 1.0 | 1.6 | 2.5 | 4.0 | 6.3 | 10 | 14 | |
柱塞閥芯 | 金屬閥座 | 等百分比（%） | 14.3mm |
|
|
|
| ○ | △ | △ | △ | △ | △ | △ | △ | △ | △ |
線性（L） | ○ | ○ | ○ | ○ | ○ | △ | △ | △ | △ | △ | △ | △ | △ | △ | |||
軟閥座 | 等百分比（%） |
|
|
|
| ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ||
線性（L） |
|
| ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | |||
公稱通徑 | 20 | √ | √ | √ | √ | √ | √ | √ | √ | √ | √ | √ | √ | √ |
| ||
25 | √ | √ | √ | √ | √ | √ | √ | √ | √ | √ | √ | √ | √ |
| |||
注：1、符號○和△表示閥的規格范圍。2、符號△表示閥的流量特性符合IEC 534-2標準。
六、HLS小口徑調節閥性能指標
泄漏量 | 金屬閥座 | 小于閥額定容量的0.01%，符合ANSI B16.104-1976 IV級 |
軟閥座 | 小于閥額定容量的10 ，符合ANSI B16.104-1976 VI級 | |
回差 | 帶定位器 | 小于全行程的1% |
不帶定位器 | 小于全行程的3%（HA1型小于全行程的5%） | |
基本誤差 | 帶定位器 | 小于全行程的±1%-7（HA1型小于全行程的±2%） |
不帶定位器 | 小于全行程的±5% | |
— | 注：采用標準的V型聚四氟乙烯填料 | |
可調范圍 |
| 50:1 （0.25≤Cv≤14）或30:1 （Cv≤0.16） |
七、HLS小口徑調節閥允許壓差
Ⅰ.柱塞閥芯、金屬閥座（%CF、LCF）
A.氣-關式閥 100KPa
B.氣-開式閥
|
| |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
注:1.大允許壓差不超過ANSIB16.34或JIS B2201標準規定的大工作壓力。
2.同一格內的上方數字表示閥常開允許壓差,下方數字表示閥全關時的允許壓差。
3.帶有*的允許壓差,閥控制液體時,允許壓差只能為3MPa,超過3MPa時,請選用LHLC調節閥。
4.灰底框內數字表示閥配用標準規格執行機構。
Ⅱ.軟閥座（%CF、LCF）
A.氣-關式閥
執行機構 | 供氣壓力 | 彈簧范圍 | 定位器 | 允許壓差 | |||||||||
額定Cv值 | |||||||||||||
≤0.25 | 0.4 | 0.63 | 1.0 | 1.6 | 2.5 | 4.0 | 6.3 | 10 | 14 | ||||
LHA1D | 1.4 | 0.2～1.0 | 有或無 | 7.2 | 7.2 | 7.2 | 7.2 | 7.2 | 7.2 | 7.2 | 4.0 | 2.9 | 1.8 |
1.6 | 0.2～1.0 | 有 | 30 | 30 | 30 | 30 | 30 | 30 | 30 | 19 | 14 | 9.1 | |
4.0 | 0.8～2.4 | 有 | - | - | - | - | - | - | - | 30 | 30 | 27 | |
LHA2D | 1.4 | 0.2～1.0 | 有或無 | 20 | 20 | 20 | 20 | 20 | 14 | 14 | 7.6 | 5.7 | 3.5 |
1.6 | 0.2～1.0 | 有 | - | 30 | 30 | 30 | 30 | 30 | 30 | 30 | 28 | 17.6 | |
4.0 | 0.8～2.4 | 有 | - | - | - | - | - | - | - | 30 | 30 | 30 | |
B.氣-開式閥
執行機構 | 供氣壓力 | 彈簧范圍 | 定位器 | 允許壓差 | |||||||||
額定Cv值 | |||||||||||||
≤0.25 | 0.4 | 0.63 | 1.0 | 1.6 | 2.5 | 4.0 | 6.3 | 10 | 14 | ||||
LHA1R | 1.4 | 0.2～1.0 | 有或無 | 7.2 | 7.2 | 7.2 | 7.2 | 7.2 | 7.2 | 7.2 | 4.0 | 2.9 | 1.8 |
4.0 | 0.8～2.4 | 有 | 30 | 30 | 30 | 30 | 30 | 30 | 30 | 27 | 20 | 12 | |
LHA2R | 1.4 | 0.2～1.0 | 有或無 | 20 | 20 | 20 | 20 | 20 | 14 | 14 | 7.6 | 5.7 | 3.5 |
4.0 | 0.8～2.4 | 有 | - | 30 | 30 | 30 | 30 | 30 | 30 | 30 | 30 | 24 | |
注:1.大允許壓差不準超過ANSIB16.34或JIS B2201標準規定的大工作壓力。
2.黑線框內數字表示閥配用標準規格執行機構。
八、HLS小口徑調節閥法蘭距及外形尺寸
法蘭距
公稱通徑 | A | ||||||||||
ANSI 125FF ANSI 150RF JIS 10K Ff,RF PN1.6 | JIS 16K RF | ANSI 300RF JIS 20K RF JIS 30K RF PN4.0 | ANSI 600RF JIS 40K RF PN6.4 | ANSI 150 RJ | ANSI 300 RJ | ANSI 600 RJ | JIS 20K 溝槽型嵌入型 | JIS 30K溝槽型嵌入型 | ANSI 300 LG | ANSI 600 SW、BW | |
20 | 184 | 190 | 194 | 206 | - | 206 | 206 | 198 | 208 | 203 | 206 |
25 | 184 | 193 | 197 | 210 | 197 | 210 | 210 | 198 | 212 | 206 | 210 |
注：法蘭距符合IEC534-3標準。
外形尺寸
執行機構 | H | φB | C | E | |||
常溫型P | 伸長Ⅰ型E1 | 伸長Ⅱ型E2I | 伸長Ⅱ型E2W | ||||
LHA1D、R | 375 | 525 | 685 | 900 | 218 | 230 | 40 |
LHA2D、R | 450 | 600 | 760 | 975 | 267 | 281 | 40 |
注：表上H欄尺寸是調節閥不帶手輪機構的數字，如果帶手輪機構，要相應加上手輪機構的尺寸。
Ⅰ.法蘭連接
公稱通徑 | 執行機構 | ANSI 125、150 JIS 10K | ANSI 300、600 JIS 16、20、30、40K | ||||||
常溫型 | 伸長Ⅰ型 | 伸長Ⅱ型 | 伸長Ⅱ型 | 常溫型 | 伸長Ⅰ型 | 伸長Ⅱ型 | 伸長Ⅱ型 | ||
20、25 | LHA1D、R | 16 | 18 | 21 | 26 | 17 | 19 | 22 | 27 |
LHA2D、R | 23 | 25 | 28 | 33 | 24 | 26 | 29 | 34 | |
Ⅱ.焊接連接
公稱通徑 | 執行機構 | 常溫型（P） | 伸長Ⅰ型（E1） | 伸長Ⅱ型（E2I） | 伸長Ⅱ型（E2W） |
20、25（SW） | LHA1D、R | 14 | 16 | 19 | 24 |
LHA2D、R | 21 | 23 | 26 | 31 |
九、HLS小口徑單座調節閥訂貨須知
1、小口徑調節閥名稱與參數
2、小口徑調節閥口徑、壓力
3、小口徑調節閥作用方式
4、、小口徑調節閥壓差（包括正常工作壓差，閥關閉時壓差）
5、小口徑調節閥閥體及閥內組件材質
6、HLS氣動調節閥耐蝕性及附件
